Шаблон для разметки мебельных петель ST.01.01

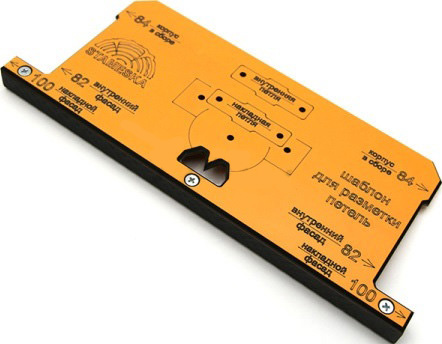

Шаблон для разметки мебельных петель СТАМЕСКА (ST.01.01) позволяет произвести разметку под мебельные петли. Изготовлен из ламинированного текстолита толщиной 3мм. Упорная планка из пластика. Габаритные размеры 200х80 мм.
Для установки мебельной петли вам потребуется сверло «Форстнера» диаметром 35 мм. При выборе сверла обратите внимание на носик фрезы (острая выпирающая часть на сверла), он не должен быть более 3-4 мм, иначе при засверливании в материал, эта часть сверла, может выйти с обратной стороны фасада. Погружать сверло в материал необходимо на глубину не менее 11,5 мм, это достаточная глубина для прочного и надежного крепления петли.
1. Отметьте места карандашом или кернером, где будет устанавливаться центр петли. Обычно это 80-100мм от края.
2. Установите шаблон на бок изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой.
3. Шилом или карандашом отметьте отверстия для монтажной планки «бабочка».
4. Установите шаблон на фасад изделия таким образом, чтобы носик шаблона совпал с намеченной отметкой. Шилом или карандашом отметьте отверстия для креплений чаши и центра петли.
5. Сверлом Форстнера 35мм произведите высверливание полости для чаши петли.
6. Закрепите саморезами петлю в размеченных местах.
При установке мебельных петель разных производителей возможно некоторое расхождение в размерах. К примеру петли таких фирм как BLUM, HETTICH могут немного отличаться на некоторых моделях, а именно межцентровым расстоянием под винты. В таком случае шаблон можно использовать для разметке отверстия под чашку. Этот размер у всех производителей универсален, а винты закручивать уже по факту крепления петли.
Материал — ударопрочный и влагостойкий текстолит.
Упаковка — полиэтилен.
Размеры (Ш x В x Г), мм — 200 х 80 х 14.
Диаметр отверстий — 3мм.
Межосевое расстояние чашки 45 мм.
